översikt av LLDP

Link Layer Discovery Protocol (LLDP) fungerar på samma sätt som CDP, men är inte begränsad till Cisco-enheter. Som en bonus kan du ändå använda det om du har Cisco-utrustning. Oavsett vilket får du en nätverkskarta.

LLDP är ett leverantörs oberoende protokoll för identifiering av närliggande nätverksenheter, liknande CDP. LLDP fungerar med nätverksenheter som routrar, switchar och trådlösa åtkomstpunkter. Protokollet annonserar sin identitet och funktioner till andra enheter, och tar emot information från en fysisk ansluten Layer 2-enhet.

Konfigurera och verifiera LLDP

Beroende på enhet kan LLDP vara aktiverat som standard. För att aktivera LLDP globalt på en Cisco-nätverksenhet skriver du kommandot lldp run i globalt konfigurationsläge. För att inaktivera LLDP exekverar du no lldp run i globalt konfigurationsläge.

Precis som med CDP kan LLDP konfigureras på specifika interface. LLDP måste dock konfigureras separat för att skicka respektive ta emot LLDP-paket.

  • För att inaktivera sändning av LLDP-meddelanden på ett interface: no lldp transmit
  • För att inaktivera mottagning av LLDP-meddelanden på ett interface: no lldp receive

För att verifiera att LLDP är aktiverat på enheten använder du kommandot show lldp i privilegierat EXEC-läge.

Switch# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)# lldp run
Switch(config)# interface gigabitethernet 0/1
Switch(config-if)# lldp transmit
Switch(config-if)# lldp receive
Switch(config-if)# end
Switch# show lldp
Global LLDP Information:
     Status: ACTIVE
     LLDP advertisements are sent every 30 seconds
     LLDP hold time advertised is 120 seconds
     LLDP interface reinitialisation delay is 2 seconds

Upptäck enheter med hjälp av LLDP

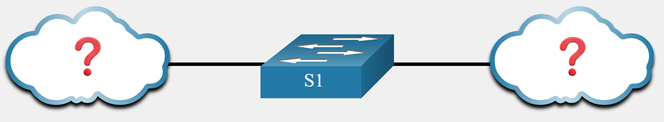

Tänk dig en situation där dokumentationen för topologin saknas, som i figuren. Nätverksadministratören vet endast att S1 är ansluten till två enheter och ingenting mer.

När LLDP är aktiverat kan angränsande enheter upptäckas med kommandot show lldp neighbors, vilket visas i kommando utmatningen.

S1# show lldp neighbors
Capability codes:
    (R) Router, (B) Bridge, (T) Telephone, (C) DOCSIS Cable Device
    (W) WLAN Access Point, (P) Repeater, (S) Station, (O) Other
Device ID    Local Intf    Hold-time    Capability    Port ID
R1           Fa0/5         117          R             Gi0/0/1
S2           Fa0/1         112          B             Fa0/1
Total entries displayed: 2

Nätverksadministratören upptäcker att S1 har en router och en switch som grannar. I detta sammanhang betyder bokstaven B för bridge också switch.

Utifrån resultatet från kommandot show lldp neighbors kan en topologi utgående från S1 konstrueras, vilket visas i figuren.

När mer detaljerad information om grannarna behövs kan kommandot show lldp neighbors detail användas. Det visar bland annat grannens IOS-version, IP-adress och enhetens funktioner.

S1# show lldp neighbors detail
------------------------------------------------
Chassis id: 848a.8d44.49b0
Port id: Gi0/0/1
Port Description: GigabitEthernet0/0/1
System Name: R1

System Description:
Cisco IOS Software [Fuji], ISR Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 16.9.4, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2019 by Cisco Systems, Inc.
Compiled Thu 22-Aug-19 18:09 by mcpre

Time remaining: 111 seconds
System Capabilities: B,R
Enabled Capabilities: R
Management Addresses - not advertised
Auto Negotiation - not supported
Physical media capabilities - not advertised
Media Attachment Unit type - not advertised
Vlan ID: - not advertised

------------------------------------------------
Chassis id: 0025.83e6.4b00
Port id: Fa0/1
Port Description: FastEthernet0/1
System Name: S2

System Description:
Cisco IOS Software, C2960 Software (C2960-LANBASEK9-M), Version 15.0(2)SE4, RELEASE SOFTWARE (fc1)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2013 by Cisco Systems, Inc.
Compiled Wed 26-Jun-13 02:49 by prod_rel_team

Time remaining: 107 seconds
System Capabilities: B
Enabled Capabilities: B
Management Addresses - not advertised
Auto Negotiation - supported, enabled
Physical media capabilities:
100base-TX(FD)
100base-TX(HD)
10base-T(FD)
10base-T(HD)
Media Attachment Unit type: 16
Vlan ID: 1

Total entries displayed: 2
